羅德史瓦茲（Rohde & Schwarz；R&S）和國際晶片與整合模組技術公司Sivers Semiconductors聯合，對最新的射頻收發器晶片組在71GHz的5G NR性能進行了測試，目前該晶片組支持IEEE 802.11ad和802.11ay標準。

隨著第17版標準的發佈，到2022年年中，3GPP對5G新無線電(5G NR)標準的頻率支援將擴展到71 GHz。該擴展需要在實體層面進行調整，增加兩個新的副載波間隔(480kHz和960kHz)，並支援高達2GHz的信號頻寬。對專注在手機應用的射頻收發器製造商來說，此一頻段的擴展形成新挑戰，卻也為專門設計和製造毫米波頻段非蜂巢IEEE標準收發器晶片組的製造商帶來商機。因此，R&S和Sivers Semiconductors合作在頻率高達71GHz的5G NR射頻收發器測試。

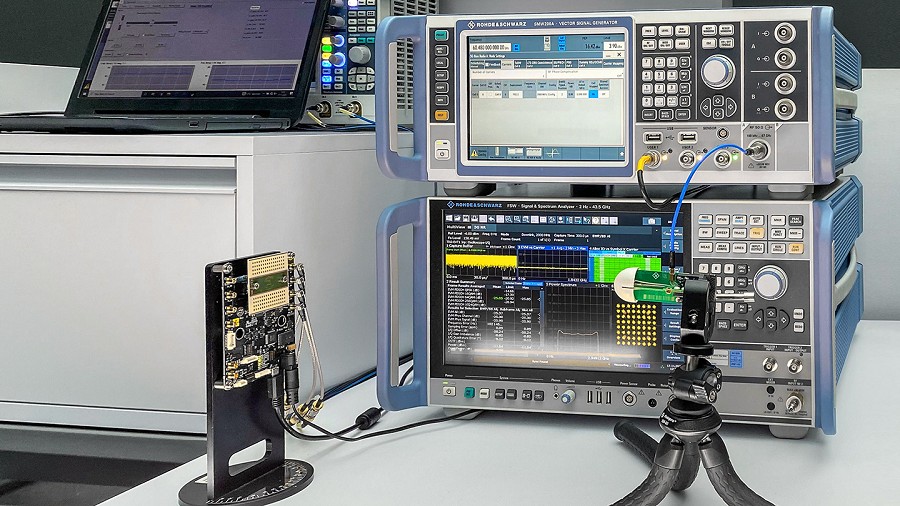

Sivers Semiconductors為此次測試提供一套評估套件做為待測物之用，其由先進的射頻積體電路(RFIC) TRXBF01和射頻天線模組BFM06010所組成。RFIC支援IEEE 802.11ad/ay調變，最高可達64QAM，頻率範圍從57 GHz到71 GHz。該裝置由R&S SMW200A向量信號產生器和R&S FSW85信號和頻譜分析儀組成，前者在超頻模式下可以支援高達67GHz至72GHz的頻率，後者是具備高達8.3GHz內建分析頻寬並支援高達90GHz頻率的分析儀。搭配R&S ATS1800C，此一5G NR亳米波縮距天線量測場(CATR)電波暗室則可完成OTA的相關測試。

為了驗證待測物的發射器性能，R&S SMW200A對其提供差動類比IQ信號，後者對信號進行IQ調變並升頻至所需的射頻頻率。此合成信號符合5G NR 3GPP第17版標準，使用960kHz的副載波間隔和2GHz的調變頻寬。待測物將16個獨立可控天線元件所發射的波束對準R&S ATS1800C的CATR反射平面，此一波束信號除了餵給饋電天線外， 並同時進入R&S FSW85的輸入端，以進行符合3GPP的信號分析。

為了測試待測物的接收器性能，R&S SMW200A提供64 GHz(FR2-2)的5G NR射頻信號到R&S ATS1800C的饋電天線。饋電天線將信號導向CATR反射平面，該反射面可產生直徑30釐米的遠場靜態區域(QZ)，其整合好的定位裝置可以對QZ範圍內的待測物進行重複的射頻測量。Sivers Semiconductors晶片組將接收到的信號轉換為基頻，由R&S即時示波器接收，並在R&S VSE向量信號分析軟體或R&S FSW信號和頻譜分析儀的協助下進行單獨信號分析。

獲取R&S SMW200A新頻率選項的更多資訊，請瀏覽: https://www.rohde-schwarz.com/promo-smw200a.
